مواد بناء الهياكل الفولاذية الشكل H
الصلب الشكل H هو نوع اقتصادي وفعال من الصلب مع شكل مقطع عرضي من "H". بسبب خصائص مقطعها العرضي (الفلنجات الواسعة ، الشبكات الرقيقة ، والتوزيع التماثل) ،يستخدم على نطاق واسع في مجال الهياكل الفولاذية وهو المواد الأساسية لأورشية الهياكل الفولاذية المجهزة مسبقاً.

1خصائص المواد
خصائص ميكانيكية ممتازة: شاشة واسعة، وحدة قطر كبيرة، وانحناء قوي ومقاومة ضغط، مناسبة لمواجهة امتدادات كبيرة وحملات ثقيلة (مثل أعمدة رافعة المصنع،سقف السطح، الخ).
الاتصال المريح: تكون اللحاء عمودية على الشبكة ، وهو أمر مناسب للاتصال بالمسدس أو لحام. يمكن تحقيق معالجة عالية الدقة أثناء التصنيع المسبق في المصنع ،و كفاءة التجميع في الموقع مرتفعة.
التكيف مع الإنتاج الصناعي: المواصفات الموحدة (مثل ارتفاع 200-1000 ملم ، وعرض اللحاء 100-400 ملم ، وما إلى ذلك) ، مناسبة للإنتاج الضخم ، مع جودة مستقرة ويمكن التحكم فيها.
2الأنواع الشائعة
الفولاذ الحار: يتم تشكيله مباشرة من خلال عملية تسليط الفولاذ ، ويمتلك أبعاد قطعة عرضية دقيقة وخصائص ميكانيكية ممتازة ،ويستخدم على نطاق واسع في المكونات الرئيسية تحمل الحمل (مثل أعمدة الفولاذ والحزم الفولاذية).
الفولاذ الحديدي على شكل H: يتم تصنيعه عن طريق لحام وتوصيل ألواح الفولاذ ويمكن تخصيصه لمواصفات خاصة (مثل الارتفاع والسمك غير القياسي) ،ويتم استخدامه في المكونات غير القياسية أو أجزاء التعزيز المحلي.

مباني مصانع الهياكل الفولاذية الجاهزة
ورشة عمل الهياكل الفولاذية الجاهزة هي نوع من المباني التي تستخدم الفولاذ على شكل H كإطار رئيسي ، جنبا إلى جنب مع المكونات الجاهزة الأخرى (مثل أسطح صفائح الفولاذ الملونة ،لوحات الجدرانويتم معالجة الهيكل الرئيسي في المصنع ثم نقله إلى الموقع للتجميع السريع.

1تكوين النظام الهيكلي
الهيكل الرئيسي لحمل الحمل:
أعمدة الفولاذ: عادةً ما يستخدم الفولاذ ذو شكل H المطاطي الساخن أو المطاوئ لحمل الأحمال الرأسية (الوزن الذاتي ووزن المعدات ، إلخ).
أسطوانات فولاذية: H-shaped steel beams (such as welded H-shaped steel or high-frequency welded H-shaped steel) are used for lateral load-bearing of the roof/floor and are connected to steel columns through high-strength bolts or welding to form a frame system.

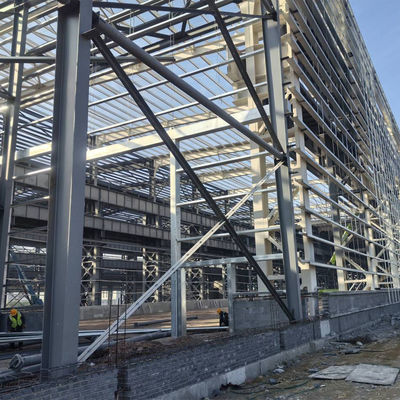

نظام الدعم: يتضمن الدعم بين الأعمدة (لمقاومة القوى الأفقية الطولية) ودعم السقف (لضمان الاستقرار خارج الطائرة) ، ويستخدم في الغالب الفولاذ الزاوي ،مقاطع فولاذية مستديرة أو فولاذية على شكل H.
هيكل الحجرة

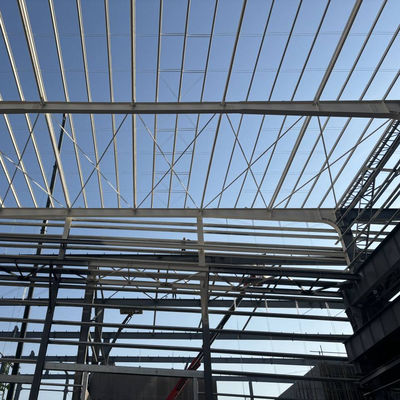

نظام السقف: لوحات فولاذية ملونة شائعة الاستخدام (مثل لوحات فولاذية ملونة بالألمنيوم مع زنك) + أدوات عازلة للماء / قطن عازل ، مثبتة بأحزمة (فولاذي شكل C أو فولاذي شكل Z).بعض مباني المصانع تعتمد لوحات سطح الأرضية المركبة الصلبة الملفوفة (والتي تعمل أيضًا كصناعة صبغة وطبقة تحمل).

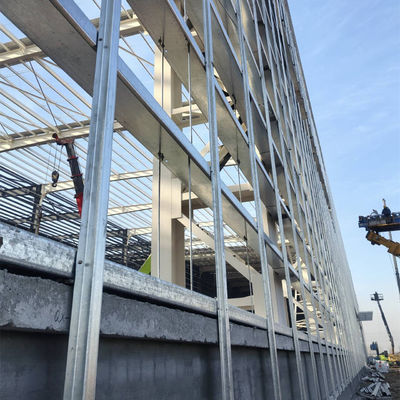

نظام الجدران: ألوان ألواح الجدران من صفائح الصلب (مع نوافذ وفتحات تهوية) أو ألواح ساندويتش (مع العزل الحراري الأفضل وأداء العزل الصوتي)معززة على أعمدة فولاذية من خلال القضبان أو القضبان.
نظام مساعد:
الاتصال الأساسي: يتم ربط الجزء السفلي من العمود الفولاذي بالأساس الخرساني من خلال محاور ربط لضمان الاستقرار العام.
واجهات الأبواب والنوافذ / المعدات: واجهات احتياطية لفتحات الأبواب والنوافذ ، ومسارات أعمدة الرافعة (لمباني المصانع الثقيلة) ، وقنوات التهوية ، وما إلى ذلك ، لتلبية متطلبات الإنتاج.
2سيناريوهات التطبيق
المنشآت الصناعية: ورش العمل للتصنيع الميكانيكي، وتجميع السيارات، ومعالجة الإلكترونيات، وما إلى ذلك، تتطلب مساحة واسعة (24-60m) ، مساحة عالية (8-12m) ،والقدرة الكبيرة على تحمل الحمولة (حجم الرافعة 5-50 طن).
التخزين والخدمات اللوجستية: مستودعات التجارة الإلكترونية، ومراكز الخدمات اللوجستية للسلسلة الباردة، والتي تتطلب بناءً سريعًا واستخدامًا كبيرًا للمساحة.
المباني العامة: الملاعب، قاعات المعارض، ومرافق الطوارئ المؤقتة (مثل أقسام العزل من الوباء) ، والتي تحتاج إلى فترة بناء قصيرة ويمكن تفكيكها وإعادة استخدامها.
المنازل ذات الهيكل الفولاذي الخفيف: المباني المنخفضة الارتفاع مثل مباني المكاتب والمستشفيات ومقصورات الحراسة ، مع مواد الحصار الخفيفة الوزن (مثل ألواح OSB ، ألواح الصوف الصخري).
3المزايا الرئيسية
فترة البناء القصيرة: التصنيع المسبق في المصنع (دقة المكونات تصل إلى مستوى المليمتر) + توصيل المسامير في الموقع ،الذي يقلل من فترة البناء بأكثر من 50٪ مقارنة مع الهياكل الخرسانية التقليدية (على سبيل المثال، مبنى مصنع مساحته 10000 متر مربع يمكن أن يكتمل في حوالي 2-3 أشهر).
الخضراء وصديقة للبيئة: يمكن إعادة تدوير الفولاذ بنسبة 100٪ ، مع أقل من العمل الرطب في الموقع (بدون صب الخرسانة على نطاق واسع) ، وانخفاض ضوضاء وتلوث الغبار.
الاقتصاد: تقليص المكونات يقلل من خسائر المواد ويقلل من تكاليف العمل في التثبيت. التجديد لاحقًا مرن (مثل إضافة أو إزالة جدران الحائط أو تعديل التخطيط) ؛
القدرة على تحمل الحمولة والقدرة على التكيف: يمكن للصلب الشكل H القوة العالية تلبية متطلبات المدى الكبير والحمل الثقيل ، ولها أداء زلزالي ممتاز (المرونة الجيدة) ،مما يجعلها مناسبة للمناطق المعرضة للزلزال.
تكلفة الصيانة المنخفضة: نظام الحجرة الصلبة الملونة مقاوم للتآكل (محمي بطلاء) ، لديه أداء جيد للوقاية من الماء ، ويمكن أن تصل عمر خدمته إلى أكثر من 25 عامًا.

النقاط الرئيسية للتصميم النموذجي
تصميم الحماية من الحريق: Steel structures should be coated with fireproof coatings (thin type/thick type) or wrapped with fireproof boards to meet the fire resistance limit requirements of the "Code for Fire Protection Design of Buildings" (for example، في مبنى مصنع مع تصنيف مقاومة الحريق من الدرجة الثانية ، يجب أن يكون حد مقاومة الحريق للأعمدة / العوارض الفولاذية ≥2.5 ساعة / 1.5 ساعة).
تصميم مضاد للتآكل: يجب أن يكون سطح مكونات الصلب محمصًا أو مغلفًا بطلاء مضاد للتآكل (مثل البرايمر الغني بالزنك الايبوكسي + الطبقة العليا للبوليوريثان) ،ويتطلب حماية محسنة في المناطق الساحلية أو عالية الرطوبة.
تصميم العقدة: The beam-column connection nodes must comply with the principle of strong nodes and weak components (such as using friction-type high-strength bolts + end plates for connection) to ensure the effective transmission of force during an earthquake.
